Clasifica-Rs: 2.2 Estructura cristalina

La estructura cristalina de los minerales se debe a que los átomos individuales están ordenados conforme a una red: Látice Cristalino. En esta red cada átomo o ión, se localiza en el mismo lugar específico.
Si ocupan lugares al azar la estructura es entonces amorfa. Esta organización interna solo puede darse en un material en estado sólido.

latice

Estados de la Materia: Sólido, (baja ºT ó alta ºT y baja P). Líquido y Gaseoso (alta ºT ó baja ºT y alta P). Para cada compuesto y consecuentemente mineral formado contal coposición, existe una temperatura y presión específica para cambiar de uno a otro estado. Los minerales que se forman a partir de fundidos que se enfrían, como es el caso de los minerales formadores de rocas ígneas, existe una secuencia que describe el orden en que se van cristalizando, es decir cambiando de la fase líquida (fundido) a la fase solida (mineral), que se conoce como la serie cristalización de Bowen, que se describe más adelante.

Sistemas cristalinos

Los átomos de los minerales están ordenados espacialmente según tres direcciones o ejes cristalográficas cristalográficos: a, b, c.
Estos tres ejes pueden estar ortogonales entre sí o formar determinados ángulos entre ellos. Según las direcciones de estos ejes, los átomos (o moléculas) se van repitiendo a una distancia constante; esta distancia es la periodicidad.
La forma y orientación de los ejes cristalográficos, en conjunto con la periodicidad, es lo que conforma una celda del latice cristalino.

Según Auguste Bravais (1848, 1866; Bravais-lattice en Enciclopedia Británica), existen 14 posibles combinaciones sin repetición de estas constantes cristalográficas, que se agrupan en 7 sistemas cristalinos:

1. Isométrico ó cúbico. 2. Tetragonal. 3. Hexagonal. 4. Trigonal o romboédrico
5. Rómbico u ortorómbico. 6. Monoclínico. 7. Triclínico
Los sistemas hexagonal y trigonal son considerados por algunos cristalógrafos, como un mismo sistema.

El total de estos sistemas se subdivide a su vez en 32 clases cristalinas.

Sistema Cristalino	Ejes	Ángulos entre ejes	Ejemplos

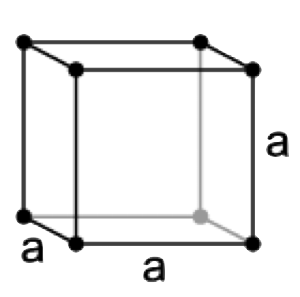

Isométrico ó Cúbico	a = b = c	α = β = γ = 90º;	Pirita (Fe₂S), Magnetita (Fe²⁺, Fe³⁺₂O₄)
Tetragonal	a = b ≠ c	α = β = γ = 90º	Calcopirita (CuFe₂O₃)

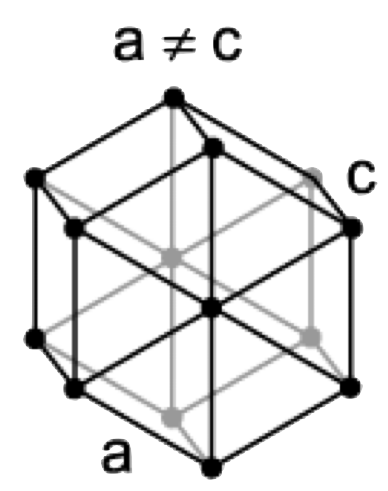

Hexagonal	a = b ≠ c	α = β = 90º; γ = 120º	Cuarzo β (SiO₂, de alta temperatura), Berilo (Be₃Al₂Si₆O₁₈)
Trigonal	a = b = c	α = β = γ ≠ 90º	Cuarzo α (SiO₂, debaja temperatura),Turmalina (ciclosilicato complejo), Rubi (Al₂O₃:Cr)
Ortorrómbico	a ≠ b ≠ c ≠ a	α = β = γ = 90º	Olivino (Mg, Fe)₂SiO₄
Monoclínico	a ≠ b ≠ c ≠ a	α = γ = 90º; β ≠ 90º	Yeso (CaSO₄^.2H₂O), Ortoclasa (KAlSi₃O₈) Malaquita (Cu₂CO₃(OH)₂)

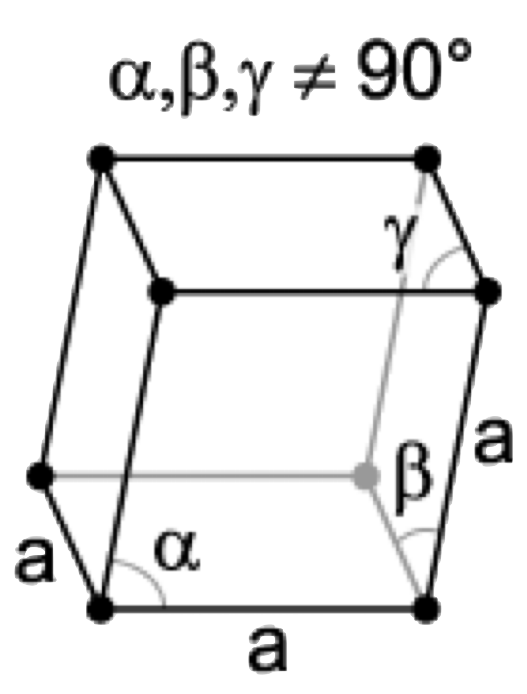

Triclínico	a ≠ b ≠ c ≠ a	α ≠ β ≠ γ y todos distintos de 90º	Albita (NaAlSi₃O₈), Microclina (KAlSi₃O₈)

minerales de sistemas cristalinos

Ejemplos de minerales de cada sistema cristalino: A. Pirita del sistema cúbico (foto original en Wikimedia: https://commons.wikimedia.org/wiki/File:Pyrite_-_Huanzala_mine,_Huallanca,_Bolognesi,_Ancash,_Peru.jpg). B: Calcopirita del sistema tetragonal (foto original en Wikimedia: https://commons.wikimedia.org/wiki/File:Chalcopyrite-199453.jpg). C: Berilo, variedades morganita, acuamarina y esmeralda (foto original en Wikimedia: https://commons.wikimedia.org/wiki/File:Beryl09.jpg). D: Rubí o corindón, del sistema trigonal (foto original en Wikimedia: https://commons.wikimedia.org/wiki/File:Corundum-winza-17d.jpg). F: Olivino, del sistema ortorómbico (original en: https://commons.wikimedia.org/wiki/File:Olivine-gem7-10b.jpg). G: Ortoclasa, del sistema monoclínico (original en: https://commons.wikimedia.org/wiki/File:Orthoclase-36872.jpg). H: Microclina, del sistema triclínico (original en https://commons.wikimedia.org/wiki/File:Microcline-199473.jpg)
